用于便携式音频应用的立体声编解码器CJC8974A

974074

. }5 s1 X) i! z6 }% T2 Q用于便携式音频应用的立体声编解码器CJC8974A

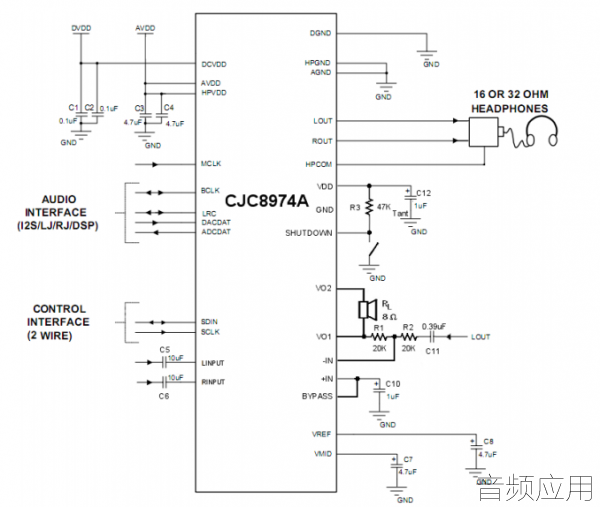

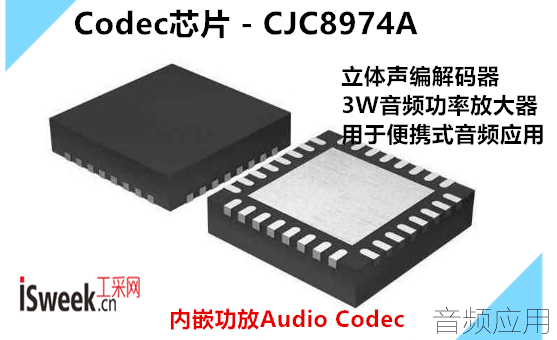

　　由工采网代理提供的CJC8974A是一款低功耗、高质量的立体声编解码器，内嵌功放Audio Codec；采用5x5mm QFN-28封装；专为便携式数字音频应用而设计，是一款单桥音频功率放大器，当使用5V电源供电时，能够在4Ω负载下提供3W的连续平均功率，THD低于10%。
, j2 T, s/ {3 r  f" e

- O' d& X# p/ {) E
　　CJC8974A可广泛应用于：Type-C/USB to 3.5mm转接线、Type-C数字耳机、电脑声卡、无线音箱、游戏手柄、充电音频模组。

　　Codec芯片 - CJC8974A具备以下特点：
, |! n3 Q% t0 M( S5 q) t- h. H
　　1、集成了完整的接口到一个立体声耳机或线路输出端口；由于不需要单独的耳机放大器，大大降低外部组件的要求。芯片上有先进的数字信号处理执行图形均衡器，3-D声音增强和自动电平控制麦克风或线路输入。

7 C. y/ \: t! s; f% f& k　　2、CJC8974A可以作为主时钟或从时钟运行，具有各种主时钟频率，包括USB设备的12或24MHz，或标准256fs频率，如12.288MHz和24.576MHz。不同的音频采样率，如96kHz, 48kHz, 44.1kHz直接从主时钟产生，而不需要外部PLL。

　　3、为了在便携式应用中节约电力，当VDD应用于shutdown引脚时，CJC8974A微电源关机模式(IQ =0.6 μ A，典型)被激活。
9 M+ u: l. w5 E
* `6 H; m! o9 E. o  w　　4、Boomer音频功率放大器是专门为提供高功率，高保真音频输出而设计的；很少的外部组件，能在2.0V～5.5V的低电源电压下工作。

9 h9 @$ v8 X- v# D　　5、由于CJC8974A不需要输出耦合电容、自举电容或缓冲器网络，因此非常适合需要最小体积和重量的低功耗便携系统。在电源电压降至1.8V时工作，数字核心可以在电压降至1.5V时工作以节省电力，并且所有电源的zui大电压为3伏；芯片的不同部分也可以在软件控制下断电；非常适合在手持和便携式系统中使用。
( A% Z9 c+ M) X/ b" u
/ e% j0 `) R; P# w" a

* j& i  L, E1 ~! M: g　　Codec芯片 - CJC8974A特征：
* u; Z1 X/ Y+ L! l" S" v4 T# B/ N  Y
' C% Y9 h1 x+ a. n/ t- z　　*DAC信噪比91 dB（“A”加权），THD-81.2dB在48 kHz，1.8V

　　*ADC信噪比92.7 dB（“A”加权），THD-82dB在48 kHz，1.8V

　　*2个芯片上的耳机驱动程序
4 v6 f& k0 B# o
4 a# M$ f: n% w; V+ w4 J　　-THD-78dB，信噪比93 dB，16Ω负载Hz，1.8V
9 }3 K# Y* Q% V7 V/ X5 ?6 m
　　*数字图形均衡器
7 [& `1 ]* r) U# X1 i, M4 T4 \
2 |) r6 N4 C) a$ O　　*低倍-7mW立体声播放器(1.8V电源）-13mW记录和回放(1.8V电源）

5 f3 ^. ~1 Z0 b2 F　　*低电源电压
' |4 a9 i/ |/ t" a4 V" u4 K
; t/ f% m, {6 e: a7 g- d+ j　　-模拟1.8V至3V

　　-数字机芯：1.5V至3V

8 s! y/ `7 ~8 Y0 U　　-数字输入/O：1.8V至3V

　　*256fs / 384fs或USB主时钟速率：12MHz，24MHz
5 c: j% M1 b- U
& D$ I# g; R1 k) a% z3 D6 f. D8 \　　*音频采样率：8、11.025、16、22.05、24、32、44.1、48、88.2,96个kHz从内部从主时钟产生

$ B* U$ P0 z  C6 T5 U　　*PO at 10% THD+N, 1kHz
" l: `' A+ }$ w9 A! D
9 F. D. J  U. U2 [8 p　　*LD: 3Ω ,4Ω loads 3W (typ), 2.5W (typ)
  T* h4 W9 r/ L+ ?3 v3 i8 B9 Z/ p
1 Z5 r/ `# |: e2 X　　*电源电压范围为2.0V至5.5V

4 Q$ h+ e! h" T$ G: c9 ~6 A　　*在1W连续平均输出功率下，1 kHz时的THD
' K; ~2 }& b6 C! v7 L$ ?
# d+ k* y! Z7 ?3 L9 e　　*into 8Ω 0.5% (max)
