; C4 \5 r( h8 ?* n+ _' \; A模拟与数字的核心：MOTU UltraLite AVB声卡的电子音乐实践

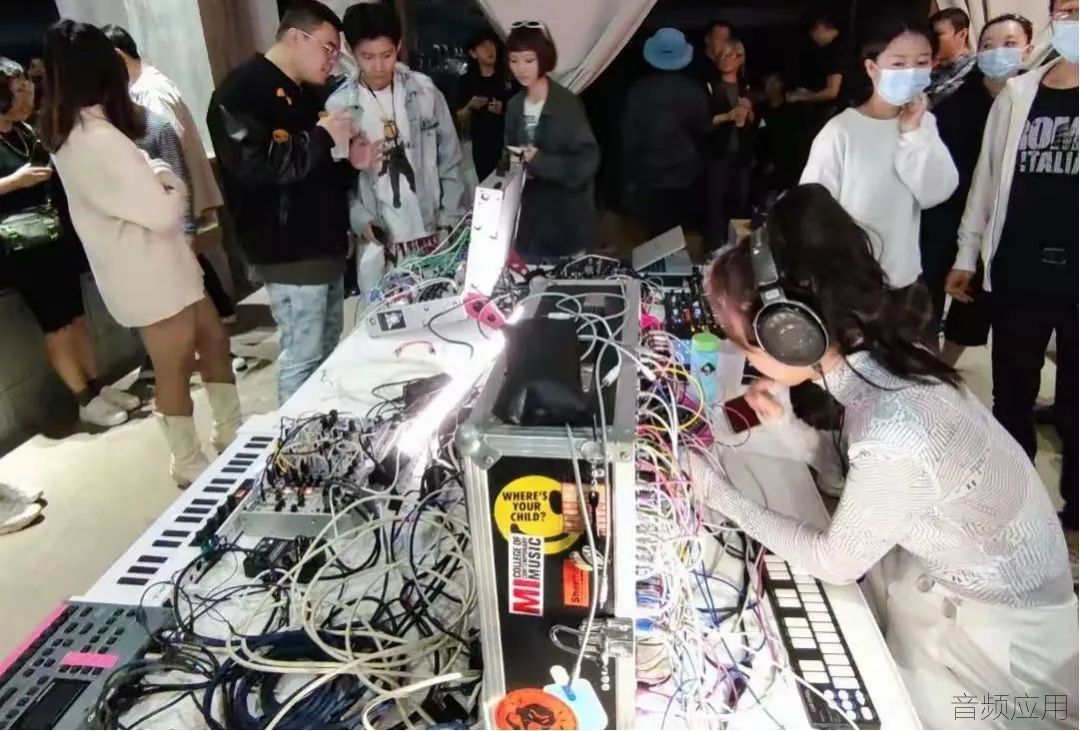

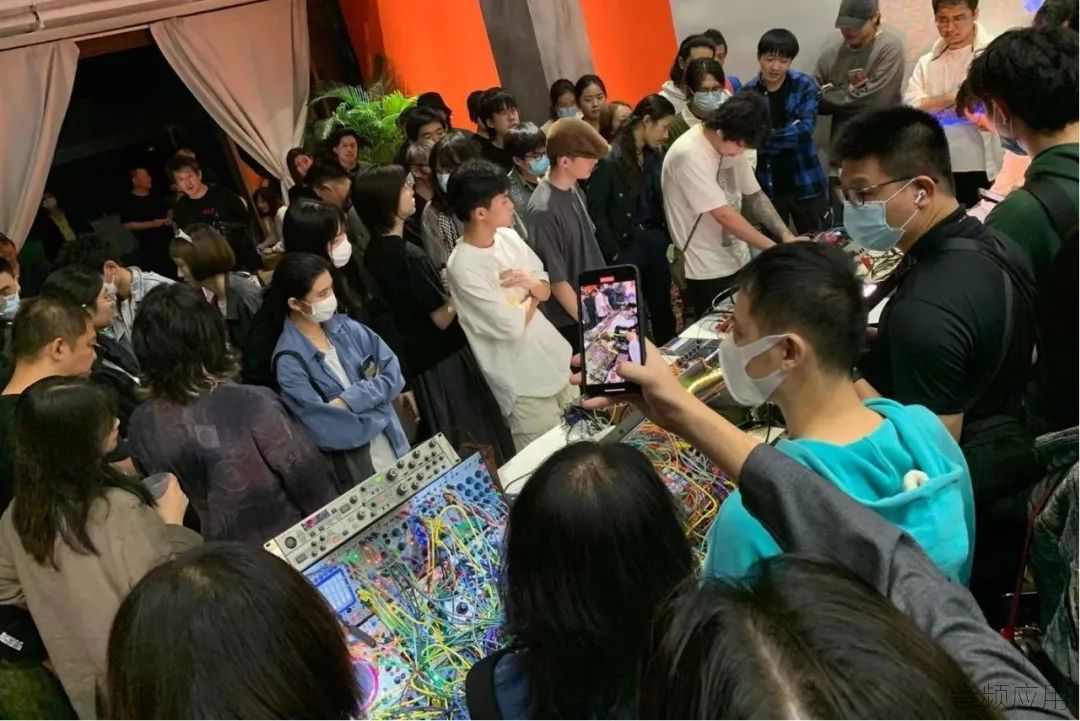

刚刚结束的交流方式合成器大会，我们再一次领略到当代中国电子音乐现场的独特魅力。模拟的模块合成器与数字的周边设备整合，发挥各自擅长的优势，一定是未来电子音乐制作与现场演出的发展趋势。
2 Q/ s& b& _. U+ N% ~: z

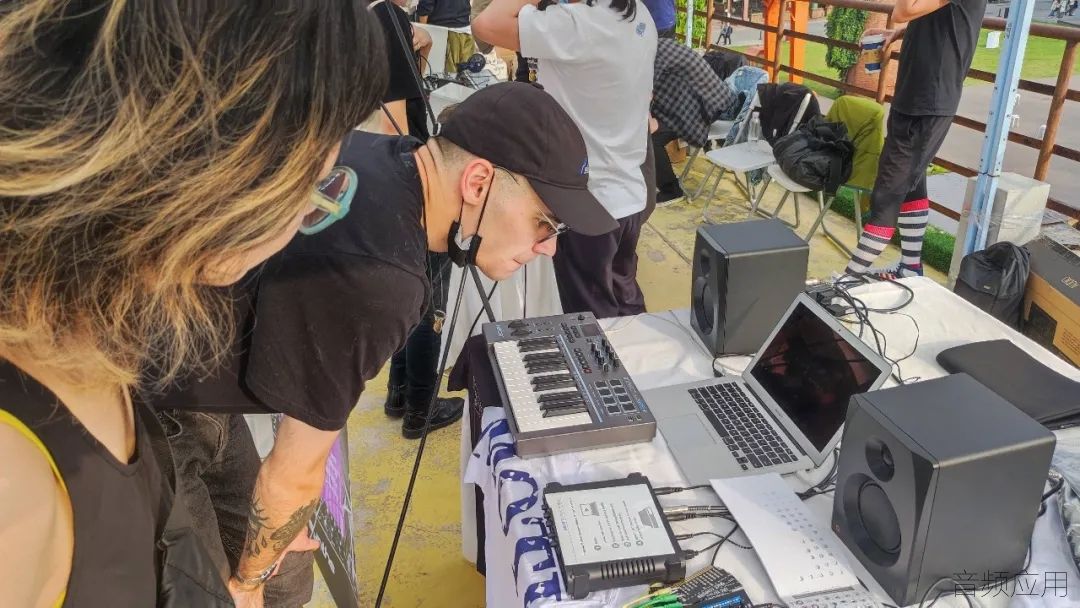

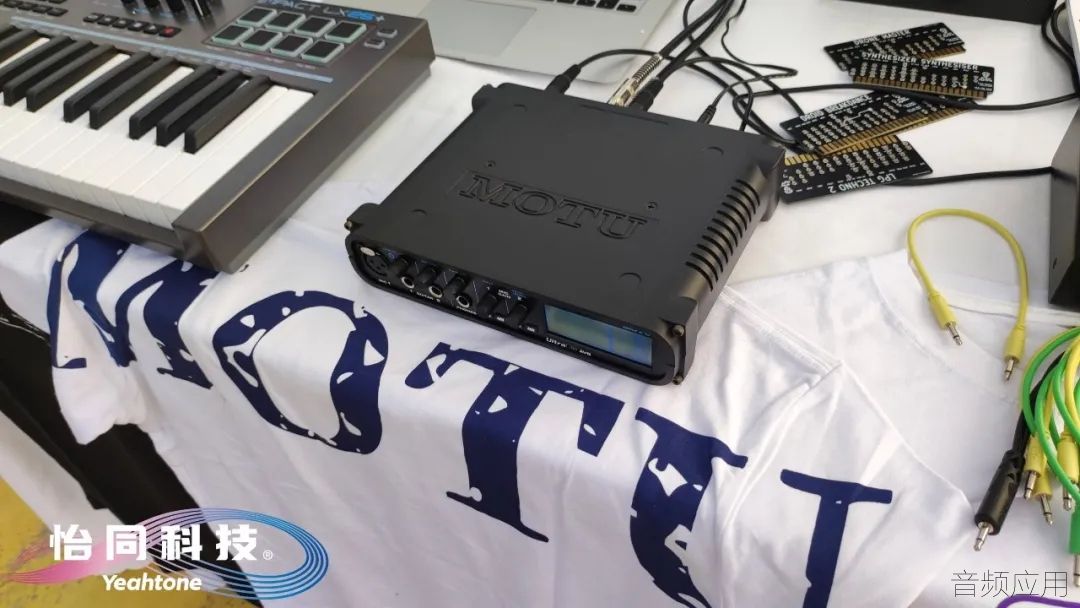

& R  A' \9 z3 g9 h) b) p4 c- C而我们这次要介绍的主角就是在这次交流方式活动中展示的，连接音频世界中数字与模拟的核心：MOTU UltraLite AVB声卡。
  r2 a7 T* e0 Y8 O! }

# m0 u; P% D3 q4 p. ?7 y

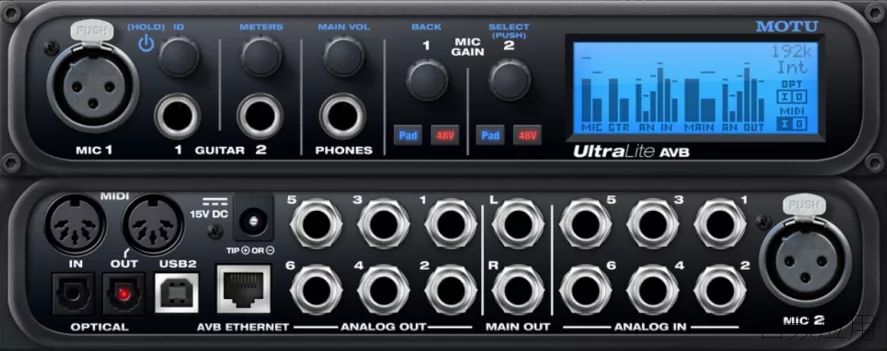

大多数传统音乐人对于声卡的用法，一般是录制音频（模拟信号的录入），编曲（电脑中软乐器），混音（模拟信号的外部回放）。而当你的外部设备例如合成器比较多，需要将它们整合到自己的音乐创作中，并且对音质有一定的要求，配备ESS DAC芯片的UltraLite AVB的多接口优势就体现出来了。除了一对话筒和高阻乐器接口，UltraLite AVB还配有6个模拟线路输入口，以及8个模拟输出接口。
8 W" G3 j' @, v( }
. g0 M( @0 \" A% }

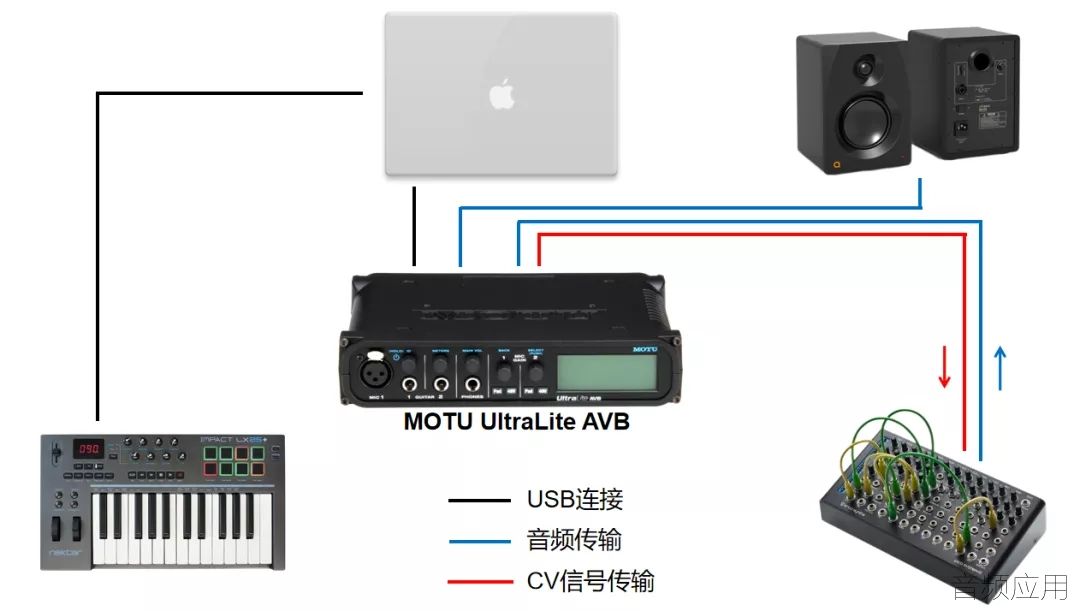

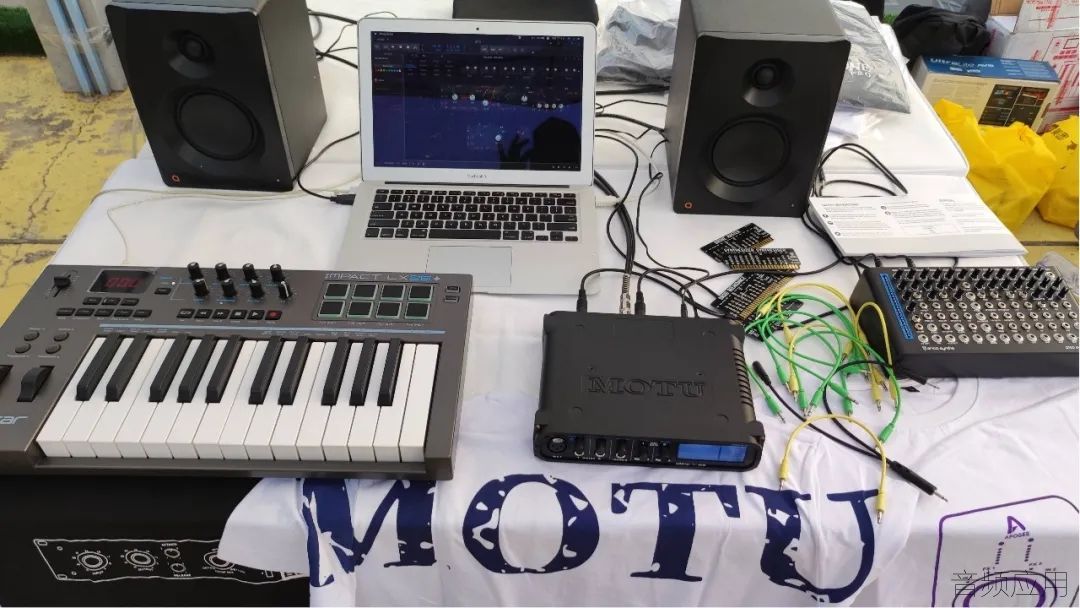

如果你拥有模块合成器系统，使用UltraLite AVB更是可以通过其DC-Coupled（直流耦合）的模拟线路输出CV/Gate信号进行同步和操控。下图展示的就是通过Bitwig工作站软件，用UltraLite AVB控制Erica Synth模块合成器的小型系统，即可录音制作，也可现场演出。下面是连接配置方法：

' v' n8 L# C& n4 Q, Q3 |
设备连接：

! \; F7 e/ |8 x9 W' ?& K9 Y1，UltraLite AVB通过USB接口连接电脑。

2，UltraLite AVB的MAIN OUT外接一对监听音箱。
% {1 z: J; n& @
9 k9 H9 |9 K, S6 N& V3，Erica Synth模块的主输出连接UltraLite AVB的ANALOG IN 1输入口。
9 x& |, C5 `6 q" B) h) W0 [
& S7 j& D9 t0 h$ w7 J% k6 e4，UltraLite AVB的ANALOG OUT 1输出接入Erica Synth模块的任意CV输入口（例如Filter 的Cutoff调制信号接收口）

, v9 ^, A, C6 V( u) s3 |5，Nektar Impact LX25+ MIDI键盘通过USB线连接电脑
2 `+ ^! Q# N$ c' j0 \9 Q/ E

软件设置：

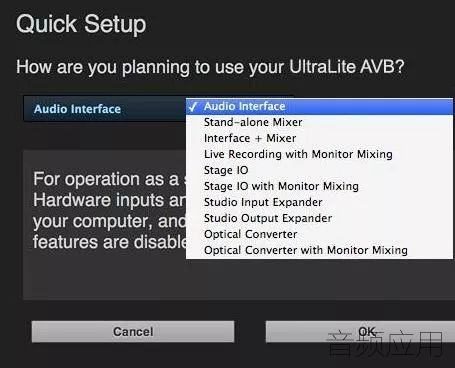

1，UltraLite AVB声卡在其控制台APP中只需要设置为默认的纯声卡模式（Audio Interface）即可。
( A% p' p" ~0 B( m( w5 }
! E! q" b& V4 h) a4 C; B
- y* z/ D" ^7 I: q" |* D& L2，打开Bitwig软件，新建一个空工程，并且设置UltraLite AVB为当前使用的声卡。
2 P& ~& K& G0 w0 J8 X8 j

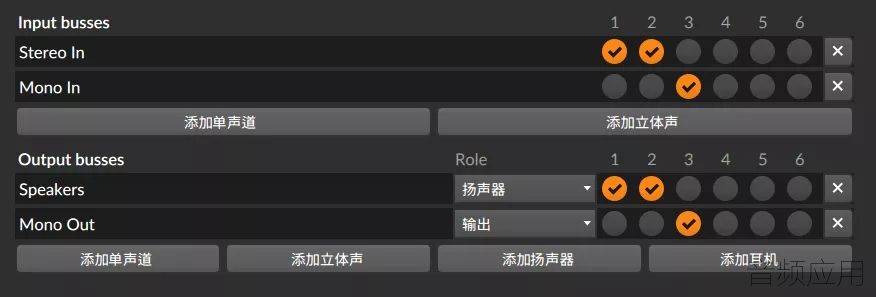

3，在Bitwig音频接口设置区域新建一个单声道输入和输出口。对应声卡连接Erica Synth的模拟输入1和输出1口。

# G6 O, y  o% W8 A! d8 y

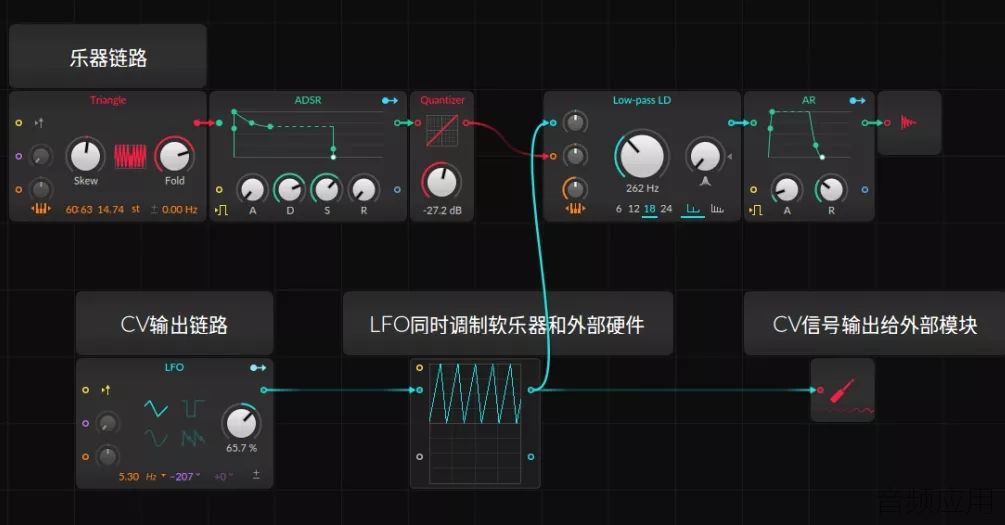

) z# _; t3 _7 l; a; U; V4，在Bitwig中建立一个软件乐器轨，选择的插件就是其内置强大的The Grid软件模块环境。在其中先随意搭建一组合成器乐器链路。然后在平行搭建一组将LFO信号CV输出的链路。然后将LFO的调制也发送到乐器链路Filter的Cutoff。
! D7 H/ F( C! q' T2 L. Z

9 w9 s5 d8 H0 f+ G) U5，在Bitwig中再建立一个单声道音频轨，输入接口就是UltraLite AVB的 Analog IN1，以便收到Erica Synth的输出音频。
0 a+ p+ Y, ~5 l( @2 [
5 |* \! z2 n; t, i2 \: E; p最终实现的功能：Erica Synth硬件模块与Bitwig的The Grid整合同步，用Nektar LX25+演奏音符时，LFO信息不但调制The Grid内部合成器，也会由UltraLite AVB发出CV信号来控制Erica Synth模块进行同步调制。Erica Synth模块的声音发回到电脑中，与软件乐器一起从UltraLite AVB发送到监听音箱进行回放。
* E' o; A7 N4 D: m4 j. B

以上只是抛砖引玉的介绍了一个非常简单的单信号调制整合系统。因为UltraLite AVB具有足够的输入输出接口，更多有趣的玩法创意无限。MOTU声卡全部支持DC-Coupled的线路输出（其他可选MOTU 624和828es等型号），可根据实际的需要选择。
