[讨论] Pioneer VSX-LX503以凶悍的电影音效、满足玩家的需求!

[复制链接]

9118

积分

6

听众

4262

音贝

音频应用新手发布

Rank: 3

积分
9118
发表于 2018-7-18 | |阅读模式
音频应用公众号资讯免费发布推广
  很多中价位与入门级机种都是采取「剧院倾向」的调校,修饰高音并加强超低音输出、以凸显电影音效的震撼力,VSX-LX503则是采取正规的作法,以功放电路与电源的实力展现电影音效的高动态与冲击力、完全不作多余的修饰,这种比照旗舰机种的调校手法,使本机表现出明显有别于多数中价位机种很有侵略性、爆发力强、会让人感到紧张的电影音效。
  最近一年多已有少数入门级的Dolby Atmos机种打破惯例:功能性一点都不阳春、甚至推力也能与中价位机种一搏,Pioneer VSX-LX103就是如此,它有9.2声道输出、电影音效强劲凶悍的程度完全不亚于中价制品,入门级机种就这么厉害、中价位机种要怎样才能站得住脚?本篇为您介绍的VSX-LX503就可以给我们一个非常明确的答案。

百宝城影音—Pioneer VSX-LX503~1.jpg

百宝城影音—Pioneer VSX-LX503~1.jpg
  打破价格层级,声道数比照次旗舰机种
  我从VSX-LX503的产品规划就能看出一个很强的动机,就是像LX103一样「打破价格层级」:上一代机种SC-LX502是一部内建7声道功放的7.2声道环绕扩大机,新款中价机VSX-LX503则是比照Pioneer环绕扩大机家族二哥「SC-LX701」内建9声道功放电路,成为一部9.2声道机种。VSX-LX503的本体输出就足以让5.1.4(5.2.4)或7.1.2(或7.2.2)声道喇叭同时发声、对应dts:X与Dolby Atmos。此外VSX-LX503的「最多解码声道数」为7.1.4声道,只要加接一部二声道后级推Surround Back喇叭、就能将总体输出声道数提高到与大部分旗舰环绕扩大机相同。
  在影像对应方面,本机背板配置的6组HDMI端子之中有4组对应HDCP2.2,可对应正规的4K讯源器材且充分相容HDR10、Dolby Vision与HLG等HDR视讯。目前许多环绕扩大机的视讯电路做得比较简化、多半仅从HDMI输入取出音讯、让视讯通过,高阶机种则能为1080p视讯作像素变换、变成4K输出。VSX-LX503内建的视讯处理采用自家蓝光播放机(BDP-LX88)相同的超解像处理技术,以视讯电路作图像解析、画质调整、比较像素插补前后的差别,作质感与轮廓加强处理,使1080p上转4K视讯的画质比一般的像素变换更细腻。
  充分相容Hi-Res音乐档、支援两种多室音乐功能
  VSX-LX503内建双频Wi-Fi与蓝牙,它的网路音乐串流功能非常完备:内建Chromecast、支援AirPlay,可让用家从智慧手机或平板推送音乐给它播放,本机还支援FlareConnect与dts Play-Fi两种多室音乐功能。
  本机能透过网路连线播放自家网域中PC、NAS或智慧携带装置的音乐档,也能插入USB储存装置播放音乐档,它能相容Hi-Res音乐档型态包括WAV、FLAC、AIFF 、Apple Lossless、Dolby TrueHD与DSD,其中多位元档案相容最高格式为192kHz/24bit,DSD对应最高格式则是11.2MHz。本机不仅拥有符合音乐串流时代的丰富机能,它还配备了Phono输入端子,让用家可以接上黑胶唱盘。

百宝城影音—Pioneer VSX-LX503~2.jpg

百宝城影音—Pioneer VSX-LX503~2.jpg
  配备双DSP与32 bit数类转换电路
  观察VSX-LX503机内的电路架构,就会发现本机与SC-LX502的差异颇大:在环绕解码电路部分,以往SC-LX502是以一枚4核心32bit DSP晶片Cirrus Logic CS49844A负责所有的音讯处理,VSX-LX503则是配备了两枚DSP晶片,其中一枚仍是Cirrus Logic CS49844A、另一枚则是TI Aureus TMS320DA808(D808K013TPDP5),我推测这样的配置是因为VSX-LX503的声道数增加、需要更高的运算效能作多声道解码与Pioneer原创的MCACC数位音场校正。
  在数位音讯处理完毕后,送至数位主板的最右方的数类转换电路,以一枚32 bit 8声道DAC晶片AKM AK4458VN作主要声道的数类转换,还加上了三枚二声道DAC晶片TI PCM5101A作主区次要声道与Zone2、Zone3的数类转换。
  采取「瞬间高电流」的配套设计
  以往历代Pioneer「LX5x」的功放电路都是采取D类放大,这回VSX-LX503作出了很大的改变,它已经不再使用D类放大、改采AB类放大。9个声道功放电路的架构与用料完全相同,每声道大约以13个各类电晶体加上被动元件所组成,每声道各使用一对Toshiba「三重扩散型」功率晶体TTA0001/TTC0001推挽输出,这两款功率晶体都有持续输出18安培电流的能力,瞬间输出最高电流高达35安培,从这些晶体的选用就能看出设计者似乎有意让VSX-LX503有更高的瞬时电流输出、让电影音效更有爆发力。
  然而在Pioneer各种语文的官方网页却对此项设计只字未提,这无所谓,我就顺路看下去:它的主要声频电路供电是用一个蛮有份量的Bando铜隔离变压器,在整流电路之后用上两枚订制的15,000μF滤波电容,由此看来,它的确已经准备好因应功放电路瞬间高输出仍能保有良好安定性的强壮电源,从电路条件来看,VSX-LX503确实是一部重视瞬间高电流输出能力配套设计的环绕扩大机。
  比照旗舰机种的「精准型」等化校正
  环绕扩大机的性格并非完全由硬体条件决定,「自动音场校正」所作的等化与超低音Level调整往往才是决定环绕扩大机性格的关键,中低价位机种由于功放电路与电源输出能力相对有限,它们的自动音场校正往往会在高频作收敛并提高超低音信号输出,这样就能让玩家觉得它们的电影音效颇有气势。相对来说,多数旗舰制品就不这么作,它们是「力求精准」的调校、目标是平坦均衡的响应,至于「气势」就凭借着自身功放电路的能力、绝不轻易在超低音输出「加料」。VSX-LX503中价位机种,它会走平价机种的「剧院倾向」、还是旗舰机种的精准调校呢?

百宝城影音—Pioneer VSX-LX503~3.jpg

百宝城影音—Pioneer VSX-LX503~3.jpg
  VSX-LX503背板配备了6进2出HDMI端子。它内建了9声道功放、喇叭端子则有11组,让用家可以进入选单作设定,由于Zone 2与Height 1是调度同一组二声道功放,因此若本机处于「主区输出声道接满+Zone 2」的满编连接状态,要使用Zone 2、主区的Height 1就会关闭,若不使用Zone 2,主区四支上方喇叭就能同时发声。
  霸气十足的电影音效
  试听过二声道音乐软体就会知道VSX-LX503的MCACC是倾向于旗舰机种「精准写实派」的调校,各位或许有疑问:这样的特性和「「剧院倾向」」的调校相比,表现电影音效会不会比较吃亏?一点都不会!够力的功放电路让它能把「超低音喇叭负责范围之外的低频段」推得非常强劲,如果用家的左右声道喇叭低频下端延伸能力够好,就把它们设成Large吧,像我用一支M&K X12主动式超低音加上VSX-LX503推一对S-1EX的饱满低频,简直就像是一口气用了两、三支超低音喇叭,凶悍得很!
  我本来就认为「剧院倾向」的机种高频的修饰太多,高音会显得「比较闷」、压抑的电影音效原本应有的刺激性,例如尖锐的金属摩擦声、物体的碎裂声就显得太过温和,缺乏侵略性就会让玩家觉得没有身历其境的紧张感,而VSX-LX503却恰好相反,电影音效该有什么声音、该表现出何种程度的强度,它都是明朗、豪放,完全不做多余的修饰,诸如狂野的跑车引擎声、超猛的爆炸与炮击、枪林弹雨的激烈战争场面,VSX-LX503都能以强大的能量、高动态与高人一等的侵略性让人觉得紧张。
  在音场表现方面,这次我以本机搭配5.1.4声道喇叭可以感受到严密的三度空间音场包围感,声音物件在高处移动有着非常明确的形体感与定位,即使播放没有上方音效的Dolby TrueHD与DTS-HD蓝光片,还是可以任选dts Neural:X或Dolby Surround让上方喇叭发声、作出三度空间音场效果,用家也可以选用Pioneer自家的音场模式作转换(例如Ent.Show、Drama、Action、Rock/Pop、Classical、Unplugged、Sports…等等)对应各种类型的软体、同样也能有三度空间音场效果。
  9声道功放与电源电路

百宝城影音—Pioneer VSX-LX503~4.jpg

百宝城影音—Pioneer VSX-LX503~4.jpg

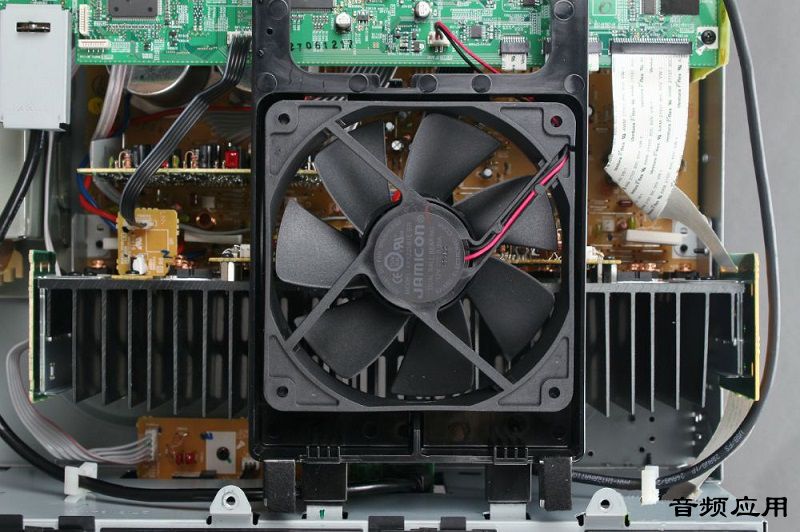

  VSX-LX503的AB功放电路的声道数多且功率大,因此必须作成「强制冷却」:在输出级功率晶体使用的散热器上方装风扇以提高热气排出的效率。

百宝城影音—Pioneer VSX-LX503~5.jpg

百宝城影音—Pioneer VSX-LX503~5.jpg
  本机的功放电路是采取双层结构,下层的主电路板有7声道功放电路、上层再加了一组两声道功放,所有声道均使用一对Toshiba Triple Diffused功率晶体TTA0001/TTC0001作推挽输出,瞬间输出最高电流高达35安培。

百宝城影音—Pioneer VSX-LX503~6.jpg

百宝城影音—Pioneer VSX-LX503~6.jpg
  功放电路的瞬间输出能力强、还必须有强力的电源电路作为后盾,这样扩大机的「高电流设计」才能成立。VSX-LX503的电源在机箱内的左侧,左后方的交换式电源板负责数位与显示电路的供电,左前方的Bando铜隔离EI变压器则为声频电路的电源。

百宝城影音—Pioneer VSX-LX503~7.jpg

百宝城影音—Pioneer VSX-LX503~7.jpg

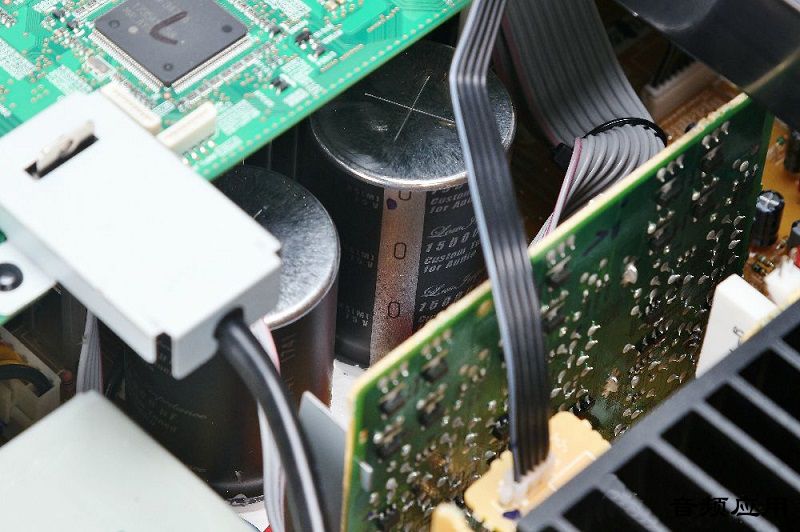

  在整流过后,两枚订制的15,000μF滤波电容就装在前方三声道功率放大电路输出级的功率晶体附近、以缩短供电路径,确保本机的高电流输出性能。
  VSX-LX503的电路配置与环绕解码前级电路

百宝城影音—Pioneer VSX-LX503~8.jpg

百宝城影音—Pioneer VSX-LX503~8.jpg
  这是VSX-LX503的机内俯视图,在此之前Pioneer的同级机种都是使用D类功放电路,这回本机则是改用AB类放大,因此功放电路的占用面积较大。

百宝城影音—Pioneer VSX-LX503~9.jpg

百宝城影音—Pioneer VSX-LX503~9.jpg

百宝城影音—Pioneer VSX-LX503~10.jpg

百宝城影音—Pioneer VSX-LX503~10.jpg
  多声道前级电路的位置依然是在机内后上方,数位电路主板装有HDMI输出入界面、数位视讯、数位音讯处理、多声道数类转换电路与无线网卡,以Cirrus Logic CS49844A(上图)与TI Aureus TMS320DA808(下图)两枚32位元DSP作多声道解码与MCACC音场校正处理。

百宝城影音—Pioneer VSX-LX503~11.jpg

百宝城影音—Pioneer VSX-LX503~11.jpg
  数类转换电路则配备了两款DAC晶片,其中以32 bit 8声道DAC晶片AKM AK4458VN作主要声道的数类转换、另外三枚二声道DAC晶片TI PCM5101A则是作主区次要声道、Zone2与Zone3的数类转换。

百宝城影音—Pioneer VSX-LX503~12.jpg

百宝城影音—Pioneer VSX-LX503~12.jpg
  • 器材规格
  • 型式:9.2声道环绕扩大机
  • 额定功率:180瓦×9(6欧姆, 1kHz, THD 1%,单声道驱动)
  • 最大有效输出功率:215瓦×9(6欧姆, 1kHz, THD 10 %,单声道驱动)
  • 耳机输出:85 mW + 85 mW(32 Ω, 1 kHz, 10% THD)
  • 总谐波失真:0.08%(20 Hz - 20,000 Hz, half power)
  • 讯噪比: 106 dB
  • 频率响应:5 Hz - 100 kHz/+1 dB, –3 dB(Direct/Pure Direct)
  • USB端子×2
  • 6.3mm耳机输出×1
  • 超低音输出×2
  • 喇叭输出端子×11
  • 前级输出包括11.2声道、Zone3/Height2与Zone2
  • HDMI端子:7进2出
  • 复合影像输入端子×2
  • 二声道声频输入×5(含PHONO)
  • 色差输入端子×1
  • 数位输入端子:光纤×2、同轴×1
  • FM/AM天线端子各1
  • LAN端子×1
  • 尺寸(宽×高×深):435×185×386mm
  • 重量:13公斤
